當前位置:首頁 解決方案 壓縮率

O形圈在滿槽中的初始變形(擠壓量)對其密封作用是必要的:


1.獲得初始密封接觸應力
2.補償產品公差(在間隙配合中連接二者);
3.保證—定的摩擦力;
4.補償永久壓縮變形(損失)﹔
5.補償磨損。


對于不同的應用,下面列出了其初始變形量與截面直徑( d2)的比例;

動密封應用:6%-20%
靜密封應用:15%-30%

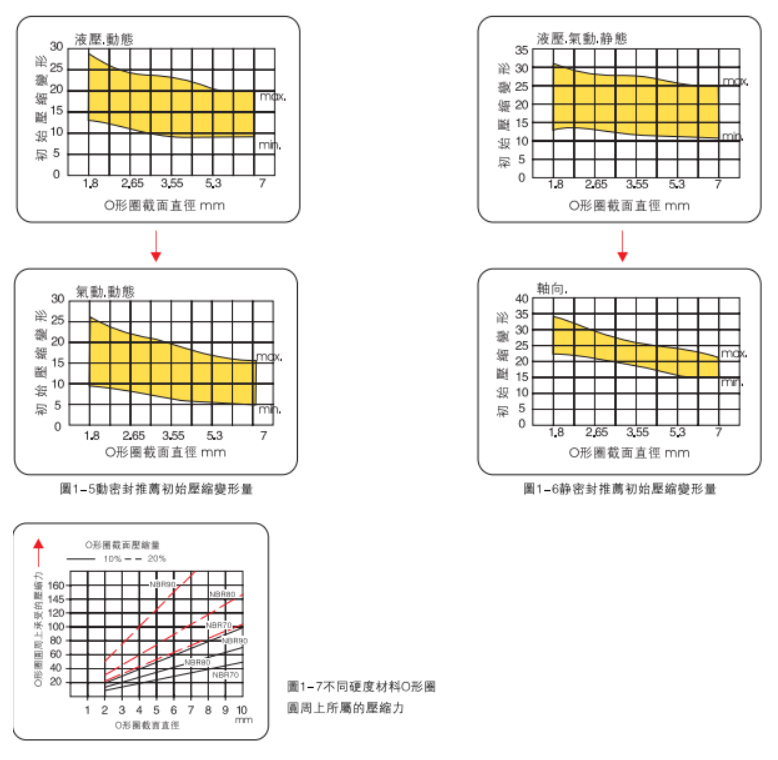

在設計時,可根據圖1-5和圖1-6中推薦的初始壓縮變形量來設計溝槽尺寸:


以上二圖中的初始壓縮變形量是根據ISO3601-2標準,參考了負載與截面直徑的關系后制成的。

由于初始變形的程度不同,以及密封材料的硬度不同,O形圈的壓縮壓力的大小也有所不同。


圖1-7顯示了O形圈圓周每厘米長度上所承受的壓縮力的大小。該圖可用于估計靜密封應用時O形圈所受的總的壓縮力的大小。拉伸與壓縮是O形圈在溝槽中安裝的兩種形態。在徑向密封的結構配置中,O形圈裝在內溝槽中(作為“外圓密封”),O形圈必須受到拉伸,且其內徑拉伸后大于溝槽的外徑。在安裝后的狀態,O形圈的最大伸長量應該為3%(內徑>50mm )或5%(內徑<50mm).


當О形圈裝在外溝槽中(作為“內圓密封”),O形圈沿圓周周長方向被壓縮。在安裝后的狀態,其最大周長壓縮量為1%。若超過以上拉伸或壓縮量,會導致O形圈截面尺寸的過度增加或減少,這會導致O形圈的工作壽命。O形圈沿周長方向拉伸1%,會導致其截面尺寸縮小0.5%。
